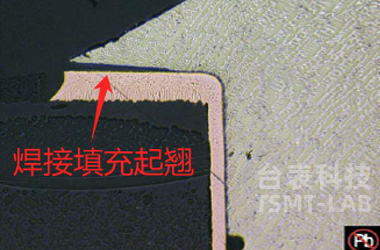

根據IPC-610D標準5.2.12中關于SMT焊接填充起翹的要求，該現象的原因主要涉及材料、工藝、設計及環境等多方面因素。以下是具體原因及對應引用依據的總結：
一、材料因素
熱膨脹系數（CTE）不匹配
焊接材料（如焊膏、填充金屬）與PCB基板或元器件的熱膨脹系數差異過大，在焊接冷卻過程中因收縮應力不均導致填充層與基板分離或翹起。
多層PCB的層間材料（如半固化片）若CTE差異大或樹脂含量不足，易在熱壓后殘留應力，加劇起翹風險。
材料受潮或污染
PCB或元器件存儲環境濕度過高，未進行預烘烤去除水分，焊接時水汽揮發形成氣泡或分層。
焊膏吸濕或氧化導致潤濕性下降，填充金屬無法有效結合基板。
二、工藝參數不當
焊接溫度曲線設置不合理
回流焊預熱不足或峰值溫度過高，導致焊膏揮發物未充分排出，形成氣孔或應力集中。
冷卻速率過快，熱應力未充分釋放，填充層與基板因收縮差異分離。
焊膏印刷與貼裝問題
焊膏印刷偏移或厚度不均，導致填充金屬分布不勻，局部結合力不足。
貼裝壓力過大或過小，元器件與焊盤未完全接觸，焊接后易翹起。
三、設計缺陷
焊盤與元器件布局不合理
焊盤尺寸、形狀或間距設計不當（如不對稱焊盤），導致焊接時受熱不均，產生立碑或翹曲。
大功率器件或厚重元器件布局集中，加劇局部熱應力。
PCB層壓與結構對稱性不足
多層板層間疊層設計不對稱（如奇數層或混壓材料），易在熱壓后形成殘余應力。
內層銅箔分布不均，殘銅率差異大，導致熱膨脹不一致。
四、環境與操作因素
焊接后冷卻環境控制不足
未采用緩冷措施（如后熱處理），快速冷卻導致應力無法釋放。
設備與操作誤差
貼片機精度不足或支撐銷設定不當，導致元器件偏移或受力不均。
電極壓力過大、電極端部尺寸不匹配等焊接設備參數錯誤。
解決方案建議
優化材料選擇與預處理
確保PCB與焊接材料CTE匹配，并嚴格管控存儲環境濕度，焊接前進行預烘烤（如120℃烘烤4小時）。
調整工藝參數
合理設置回流焊溫度曲線，確保焊膏揮發物充分排出，并控制冷卻速率。
校準貼片機參數（如貼裝壓力、支撐銷位置）并優化焊膏印刷精度。
改進設計與結構
采用對稱疊層設計，平衡內層銅箔分布，減少熱應力集中。
避免大尺寸焊盤差異，增加工藝邊鋪銅以提升結構穩定性。
